剪力墙楼层接茬处外墙模板加固统一做法

目前高层住宅多为剪力墙结构。楼层接茬处因模板加固不到位，经常出现漏浆、蜂窝麻面、烂根、错台、渗水等混凝土施工质量缺陷。

为减少剪力墙接茬处混凝土施工质量缺陷，集团公司所属项目部施工时可在剪力墙接茬处采用以下几种模板加固方式：

1、预留对拉螺栓孔

下一结构层剪力墙施工时，在顶板下100-150mm位置处间距1m布置对拉螺栓。上一结构层剪力墙施工时，剪力墙模板下边缘伸到楼层地面面层下50-100mm，方木次楞伸到楼层地面面层下250-300mm，然后，利用下一结构层剪力墙施工时，在顶板下100-150mm位置处间距1m预留对拉螺栓孔，通过对拉螺栓将钢管主楞拉紧，达到加固的目的。具体施工做法如图1所示。

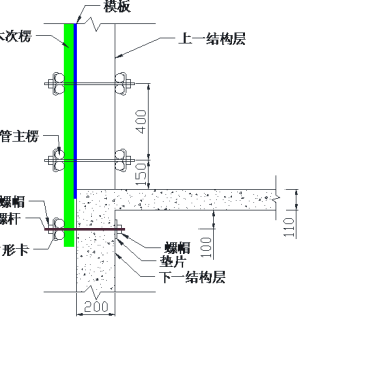

图1 预留对拉螺栓孔加固方法（单位：mm）

2、预埋对拉螺杆套筒

在楼板面层下100-150mm位置处间距1m预埋对拉螺杆套筒，用于楼层接茬处的模板加固，埋深必须大于150mm，墙模板拼装时方木次楞伸到楼板面层下200mm。通过对拉螺栓将钢管主楞拉紧，达到加固的目的。具体施工做法如图4所示。



图2 成品套筒 图3 安装好的套筒

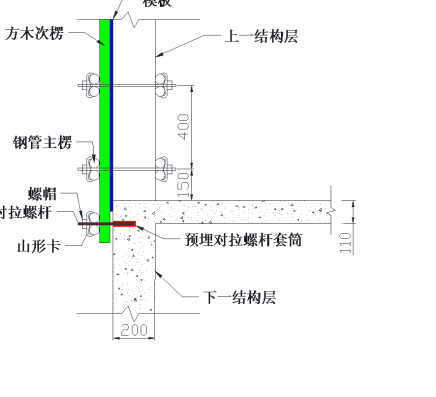

图4 预埋对拉螺杆套筒方法（单位：mm）



图5 螺杆安装方法 图6 模板加固方式

此方法在使用过程中也可以对预埋构件进行替换，如可采用如下构件：



图7 专用螺栓 图8 预埋效果

图9 拆模后效果

3、预埋对拉螺杆

在楼板面层下100-150mm位置处间距1m预埋对拉螺杆，用于楼层接茬处的模板加固，螺杆埋深必须大于150mm，墙模板拼装时方木次楞伸到楼板面层下200mm。通过对拉螺栓将钢管主楞拉紧，达到加固的目的。具体施工做法如图10所示。

图10 预埋对拉螺杆方法（单位：mm）
